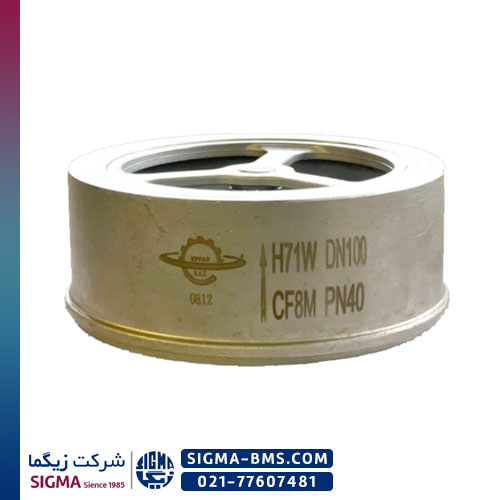

شیر دیسکی بین فلنجی DCV40-40 عیوض

شیر یک‌طرفه دیسکی مدلDCV40-40 یا مدل  DCV-H71W از برند عیوض تکنیک (آذرسام) یکی از پرکاربردترین تجهیزات در خطوط بخار، روغن داغ و سیالات غیرقابل اشتعال است که وظیفه اصلی آن جلوگیری از بازگشت سیال در جهت مخالف جریان می‌باشد. این شیر به صورت کاملاً خودکار و بدون نیاز به نیروی محرک عمل کرده و با توجه به طراحی دیسکی، مقاومت کم در برابر جریان و نصب آسان، گزینه‌ای مناسب برای صنایع بخار محسوب می‌شود. تیم مهندسی شرکت زیگما از این تجهیز در پروژه‌های بخار، تأسیسات حرارتی و خطوط انتقال سیالات حساس استفاده می‌کند تا ایمنی و پایداری جریان در سیستم تضمین شود. مکانیزم عملکرد این شیر به‌گونه‌ای است که با افزایش فشار سیال در مسیر مستقیم، دیسک داخلی به‌صورت قائم باز شده و عبور سیال را امکان‌پذیر می‌سازد. اما به محض کاهش فشار یا بازگشت جریان، دیسک با کمک فنر و وزن خود بسته شده و از برگشت سیال جلوگیری می‌کند. استفاده از قطعات استنلس استیل باعث شده این شیر عملکرد مطمئن و مقاومی در دماهای بالا (تا ۳۵۰ درجه سانتی‌گراد) و فشار نامی تا PN40 داشته باشد. این محصول مطابق با استانداردهای DIN و ANSI و در سایزهای DN15 تا DN100 تولید می‌شود و قابلیت نصب به‌صورت افقی یا عمودی را دارد. بدنه و دیسک از جنس استنلس استیل ریخته‌گری ASTM A351 CF8M، فنر داخلی از AISI 316 و نگهدارنده فنر از AISI 304 ساخته شده‌اند. نوع آب‌بندی فلزی بوده و اتصال شیر به‌صورت فلنجی مطابق استانداردهای PN16/40 یا ANSI Class 150/300 طراحی شده است. این محصول با ساختار جمع‌وجور، وزن پایین، حداقل فشار بازشدگی (بین 22.5 تا 33 میلی‌بار بسته به سایز)، و افت فشار کم، مناسب استفاده در سیستم‌های حساس با نیاز به کنترل دقیق جریان است. این شیر به‌ویژه در پروژه‌هایی که نیاز به جلوگیری از برگشت بخار یا مایع در خطوط وجود دارد، از جمله در صنایع سلولوزی، صنایع کاغذسازی و صنایع ورق کارتن‌سازی و سایر خطوط فرآیندی بخار، توسط شرکت زیگما مورد استفاده قرار می‌گیرد. همچنین با توجه به ساختار مقاوم و دوام بالا، در پروژه‌هایی که کاهش مصرف انرژی، کاهش اتلاف حرارتی، و پایداری جریان بخار مدنظر است، نقش مهمی ایفا می‌کند.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
