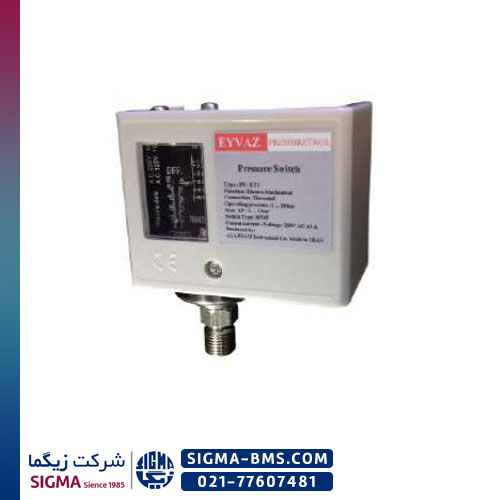

پرشر سوییچ CPS20-62 عیوض

پرشر سوئیچ مدل CPS 20-62 یا PS Type LT1  از برند عیوض تکنیک (آذرسام) یک تجهیز الکترومکانیکی ساده و دقیق برای کنترل فشار در سیستم‌های مختلف از جمله مخازن تحت فشار، خطوط پمپاژ، سیستم‌های آب‌رسانی و سایر کاربردهای صنعتی است. این دستگاه بر اساس تحریک دیافراگم و اهرم داخلی، وضعیت میکروسوئیچ را از حالت خاموش به روشن یا برعکس تغییر می‌دهد. با افزایش فشار درون سیستم، نیروی وارده به دیافراگم منتقل شده و از طریق اهرم به میکروسوئیچ فشار وارد می‌شود. همچنین پیچ تنظیمی برای کنترل فشار عملکرد اولیه دستگاه و یک پیچ دیگر برای تعیین میزان ∆P یا اختلاف فشار بین وضعیت وصل و قطع در نظر گرفته شده است. پس از رسیدن فشار به نقطه تنظیمی، وضعیت سوئیچ فعال می‌شود و با افت فشار مجدد به حالت قبلی بازمی‌گردد.این دستگاه برای کنترل فشار در بازه ۱۵ تا ۱۴۵ psi طراحی شده و اختلاف فشار قابل تنظیم آن بین ۱۵ تا ۶۰ psi است. دمای محیطی مجاز برای عملکرد بین منفی ۱۰ تا مثبت ۶۶ درجه سانتی‌گراد می‌باشد. در صورتی که دمای کاری سیستم کمتر از ۷۰ درجه باشد، پرشر سوئیچ به‌صورت مستقیم و عمودی روی مخزن یا خط لوله نصب می‌شود، اما در دماهای بالاتر استفاده از لوپ یا سیفون ضروری است. نوع اتصال دستگاه ¼ اینچ NPT از جنس برنج MS58 است و بدنه آن از فولاد گالوانیزه ساخته شده است. دیافراگم از جنس مس، درپوش از پلاستیک مقاوم، و میکروسوئیچ داخلی از نوع SPDT با ظرفیت ۱۵ آمپر در ۱۲۵ ولت AC یا ۸ آمپر در ۲۵۰ ولت AC می‌باشد. وزن دستگاه حدود ۴۰۰ گرم بوده و درجه حفاظت آن IP40 است. با توجه به طراحی ساده، دقت عملکرد، و ابعاد فشرده، پرشر سوئیچ PS-LT1 انتخاب مناسبی برای پروژه‌های کنترل فشار با دمای متوسط در خطوط تأسیساتی و صنعتی است. این تجهیز به‌طور گسترده توسط تیم مهندسی شرکت زیگما در طراحی و اجرای سیستم‌های بخار، مدارهای کنترلی کم‌فشار، منابع تحت فشار، و خطوط پمپاژ مورد استفاده قرار می‌گیرد. همچنین در بسیاری از پروژه‌های خدمات تأسیساتی که در آن‌ها دقت عملکرد و نصب سریع مدنظر است، این پرشر سوئیچ راه‌حلی ساده، اقتصادی و قابل اعتماد محسوب می‌شود.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
