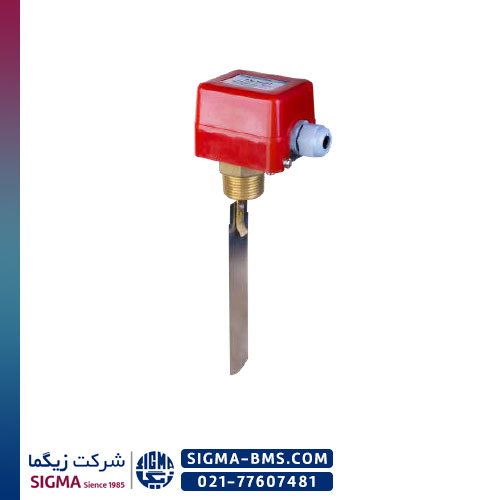

فلوسوییچ (سوییچ جریان) LFS20-71 عیوض

فلوسوئیچ مدل LFS 20-71 یا مدل FS 16-01 از برند عیوض تکنیک (آذرسام) یک تجهیز الکترومکانیکی ساده، کاربردی و قابل اعتماد برای کنترل جریان مایعات در سیستم‌های صنعتی است. این دستگاه بر اساس فشار سیال عبوری از لوله و با تحریک تیغه داخلی عمل می‌کند و در نتیجه تغییر موقعیت تیغه، فرمان‌های الکتریکی قطع و وصل (ON/OFF) را به مدارهای کنترلی صادر می‌کند. نحوه عملکرد این سوئیچ بر پایه تحریک مکانیکی است. با ورود جریان مایع به درون لوله، فشار مایع به تیغه‌های داخلی فلوسوئیچ وارد شده و این تیغه‌ها از جای خود حرکت می‌کنند. حرکت تیغه به اهرم متصل منتقل شده و در ادامه این حرکت به میکروسوئیچ داخلی دستگاه اعمال می‌شود. میکروسوئیچ وضعیت خود را از حالت NO به NC یا برعکس تغییر می‌دهد و این تغییر به عنوان سیگنال فرمان به تجهیزات الکتریکی مانند پمپ‌ها، الکتروموتورها یا کنترلرها منتقل می‌شود. استفاده از مکانیزم بیلوز در ساختار داخلی این دستگاه موجب آب‌بندی کامل و عملکرد بدون نیاز به سرویس‌های پیاپی شده است. فلوسوئیچ FS16-01 با فشار نامی PN16 و دمای کاری تا ۱۰۰ درجه سانتی‌گراد طراحی شده و اتصال آن به‌صورت دنده‌ای ۱ اینچ (BSP)  می‌باشد. متریال اتصال و اهرم تیغه از آلیاژ  MS56، بدنه از فولاد ST37، بیلوز از جنس مس (CuSu8)، تیغه از استنلس استیل AISI 304 و درپوش از پلیمر مقاوم ABS-LEXAN انتخاب شده‌اند. وزن دستگاه ۰.۴۲ کیلوگرم بوده و قابلیت نصب آن از بالا و ترجیحاً به‌صورت عمودی در مسیر لوله‌کشی با استفاده از بوشن دارد. این دستگاه به‌گونه‌ای طراحی شده که برای لوله‌هایی با قطرهای مختلف، تیغه‌هایی با طول‌های متناسب قابل ارائه است. با توجه به قابلیت اطمینان، سادگی نصب، و ساختار مقاوم، فلوسوئیچ FS16-01 انتخابی مناسب برای پروژه‌های تأسیساتی، سیستم‌های گرمایش و سرمایش، و مدارهای آبرسانی است. این تجهیز در پروژه‌های طراحی‌شده توسط شرکت زیگما، به‌ویژه در مواردی که کنترل دقیق جریان مایع و حفاظت از تجهیزات پایین‌ دست ضروری باشد، کاربرد گسترده دارد. همچنین در بسیاری از صنایع که نیاز به ایمنی، واکنش سریع و عملکرد مکانیکی پایدار دارند، از جمله صنایع کاغذسازی، صنایع سلولوزی، و صنایع ورق کارتن‌سازی، این فلوسوئیچ به‌عنوان یک راهکار اقتصادی و مقاوم مورد استفاده قرار می‌گیرد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.
