شیر کنترل فشار ورودی مدل PCV10-73 عیوض
برای بزرگنمایی کلیک کنید

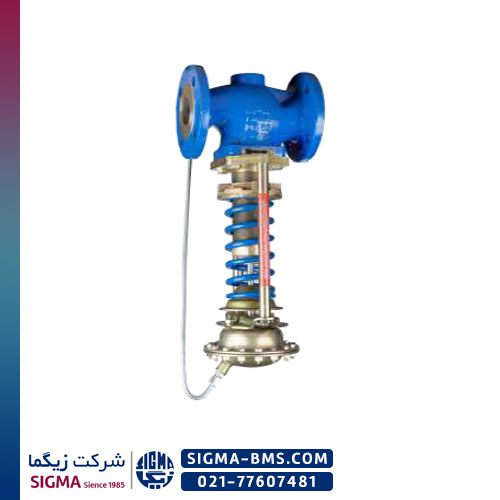

شیر کنترل فشار ورودی مدل PCV10-73 عیوض

شیر کنترل خودکار فشار مدل PCV 41-73 یا PCV 10-73  از برند عیوض تکنیک (آذرسام) یک تجهیز تخصصی برای کنترل فشار ورودی سیستم است که به‌صورت کاملاً خودکار (Self-Operated) عمل کرده و بدون نیاز به نیروی کمکی، فشار خط را در نقطه تنظیم‌شده نگه می‌دارد. این شیر با طراحی ویژه خود، در حالت عادی بسته بوده و با افزایش فشار ورودی به‌تدریج باز می‌شود. این ویژگی، آن را به گزینه‌ای مناسب برای حفاظت از سیستم در برابر افزایش فشار بیش از حد (Excess Pressure) تبدیل کرده است. شیر مذکور توسط تیم مهندسی شرکت زیگما برای پروژه‌هایی که نیاز به کنترل ورودی فشار دارند، به‌ویژه در خطوط بخار، مایعات و گازهای غیرقابل اشتعال توصیه می‌شود. این محصول در سایزهای DN15 تا DN100 تولید شده و قابلیت تحمل فشار نامی تا PN40 و کلاس کاری ANSI Class 150 و 300 را دارد. محدوده تنظیم فشار آن از 0.2 تا 28 بار است. ساختار شیر شامل اکچوئیتور با بیلوز از جنس استیل ضدزنگ 316L  است و از یک دیافراگم تقویت‌شده با EPDM بهره می‌برد. سیت و پلاگ نیز از فولاد ضدزنگ 410 یا 304 و در صورت نیاز با آب‌بندی نرم PTFE با الیاف شیشه قابل سفارش است. مانند سایر شیرهای کنترل فشار بخار برند عیوض تکنیک، برای عملکرد صحیح در خطوط بخار، استفاده از منبع کندانس، خط کنترل فشار 8/3 اینچی، صافی در ورودی، و شیب‌گذاری مناسب لوله‌ها ضروری است. همچنین در شرایطی که فشار خروجی شیر پایین می‌آید، پیشنهاد می‌شود قطر خط خروجی افزایش یابد. تفاوت کلیدی این مدل با شیرهای فشار شکن مدل PCV 10-09 و PCV 10-23  در این است که مدل های مذکور برای کنترل فشار خروجی طراحی شده اما PCV 10-73 به ‌صورت خاص برای کنترل فشار ورودی سیستم مورد استفاده قرار می‌گیرد. شیر PCV 10-73 با توجه به عملکرد ایمن، دقیق، و مقاومت بالا در دما و فشار، در پروژه‌های بخار، تجهیزات BMS، خطوط بخار بیمارستانی و واحدهای فرآیندی حساس قابل استفاده می‌باشد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید

مقایسه
افزودن به علاقه مندی ها
Category: شیرآلات کنترلی
  • مشخصات فنی
مشخصات فنی
فشار کار

PN16

دامنه دمای سیال

220 درجه

جنس بدنه

GG25

نوع اتصال

فلنجی

سایز

DN100 , DN15 , DN20 , DN25 , DN32 , DN40 , DN50 , DN65 , DN80

رنج فشار خروجی

0.2-1 bar , 0.8-2.5 bar , 2-5 bar , 4.5-10 bar , 8-16 bar

شرکت سازنده

عیوض تکنیک
