شیر فشار شکن و کنترل فشار ورودی PCV10-33 عیوض

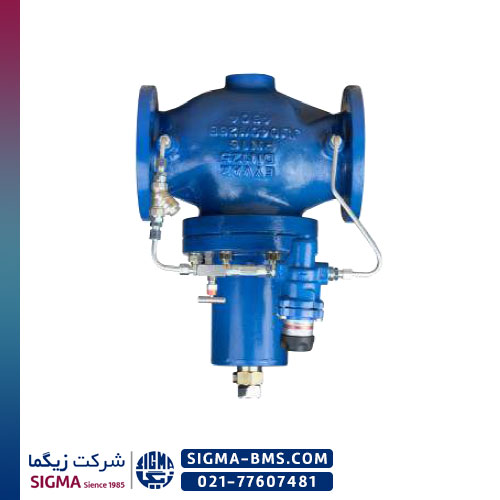

شیر کنترل خودکار فشار مدل PCV 23-33 یا PCV 10-33  از برند عیوض تکنیک (آذرسام)، یک شیر فشارشکن پیشرفته با مکانیزم پیلوت‌دار است که برای کنترل فشار خروجی سیستم‌ های بخار، مایعات و گازهای غیرقابل اشتعال طراحی شده است. این شیر توسط تیم مهندسی شرکت زیگما برای پروژه‌های سنگین صنعتی، به‌ویژه در ظرفیت‌های بالا و فشارهای کنترل‌شده، مورد استفاده قرار می‌گیرد. این شیر به ‌صورت نرمال باز عمل می‌کند و با افزایش فشار خروجی، به‌تدریج بسته می‌شود تا فشار را در نقطه تنظیم‌شده (set point) ثابت نگه دارد. عملکرد آن از طریق پیلوت جانبی انجام می‌شود؛ فشار خط به پیلوت منتقل شده و از آن‌جا به‌وسیله سه‌راهی به اکچوئیتور شیر اصلی فشار اعمال می‌شود. در نهایت، حرکت پلاگ نسبت به سیت، فشار خروجی را کنترل می‌کند. این طراحی باعث می‌شود شیر با دقت بالا و بدون نیاز به نیروی خارجی (Self-Operated)  کار کند. مدل مذکور در سایزهای بزرگ DN125 و DN150 و با کلاس کاری PN16 و PN25 یا ANSI Class 150 و 300 عرضه می‌شود. بدنه از چدن GGG40 یا GG25 یا فولاد ریخته‌گری A216WCB یا استنلس استیل A351 CF8M انتخاب می‌شود. حداکثر دمای کاری ۳۵۰ درجه سانتی‌گراد و محدوده تنظیم فشار از 0.14 تا 8.6 بار است. آب‌بندی در حالت استاندارد از نوع PTFE نرم است که نشتی کمتر از 0.05٪ Kvs  دارد و در صورت نیاز، با نشتی کمتر از 0.01٪ نیز قابل سفارش است. برای حفاظت از عملکرد شیر، استفاده از منبع کندانس، تله بخار، خط کنترل 8/3 اینچ و صافی در ورودی توصیه می‌شود. همچنین، با توجه به کاهش فشار در خروجی، افزایش قطر خط خروجی (Expansion) ضروری است تا افت فشار جبران شود. نصب این شیر فقط به‌صورت افقی مجاز است و اکچوئیتور آن باید رو به پایین قرار گیرد. این شیر بخشی از راهکارهای مطمئن شرکت زیگما برای خطوط بخار و سیستم‌های اتوماسیون بدون برق می‌باشد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
