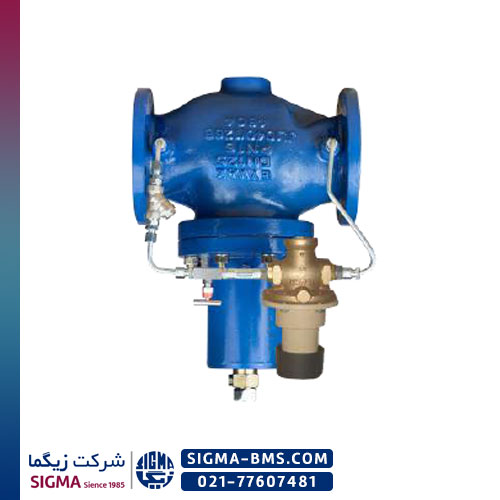

شیر فشار شکن و کنترل فشار ورودی PCV 10-35 عیوض

شیر کنترل فشار مدل PCV 23-35 یا PCV 10-35  از برند عیوض تکنیک (آذرسام) یکی از شیرهای پایلوت‌دار پیشرفته است که به‌صورت Self-Operated طراحی شده و برای کنترل فشار ورودی در سیستم‌های بخار، مایعات و گازهای غیرقابل اشتعال به کار می‌رود. این شیر با عملکرد نرمال بسته (Normally Closed) طراحی شده و زمانی که فشار ورودی به میزان تنظیم‌شده برسد، به‌تدریج مسیر جریان را باز می‌کند. این عملکرد باعث حفاظت از تجهیزات در برابر افزایش فشار ناخواسته و تثبیت فشار ورودی در خطوط صنعتی می‌شود. تیم مهندسی شرکت زیگما این شیر را به‌عنوان بخشی از راهکارهای کنترلی دقیق برای پروژه‌های بخار، صنایع حساس، و کاربردهای بیمارستانی و غذایی پیشنهاد می‌کند. عملکرد این شیر از طریق پیلوت جانبی انجام می‌شود که فشار را از خط به اکچوئیتور منتقل کرده و با استفاده از بیلوز استنلس استیل و میله انتقال، پلاگ را نسبت به سیت جابجا می‌کند. شیر مذکور  با بدنه‌هایی از جنس چدن GGG40 یا GG25، فولاد ریخته‌گری A216WCB یا استنلس استیل A351 CF8M تولید می‌شود. فشار کاری آن در کلاس‌های PN16 و PN25 و نیز ANSI Class 150 و 300 تعریف شده و محدوده فشار قابل تنظیم آن بین 1 تا 10 بار است. این شیر برای دماهای کاری تا ۳۵۰ درجه سانتی‌گراد طراحی شده و در سایزهای DN125 تا DN150 عرضه می‌شود. نوع آب‌بندی می‌تواند نرم PTFE با نشتی کمتر از ۰/۰۱ درصد یا فلزی با نشتی کمتر از ۰/۰۵ درصد انتخاب شود. این محصول باید فقط روی خطوط افقی نصب شود و جهت جریان باید مطابق فلش روی بدنه باشد. برای عملکرد بهینه، استفاده از منبع کندانس، صافی ورودی، تله بخار، شیب‌گذاری مناسب لوله‌ها و خط کنترل 8/3 اینچ الزامی است. شیر PCV 23-35 با ساختار مقاوم، نگهداری آسان، و دقت عملکرد بالا، انتخابی مطمئن در پروژه‌های سیستم‌های بخار و خطوط بخار شرکت زیگما به شمار می‌رود.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.
