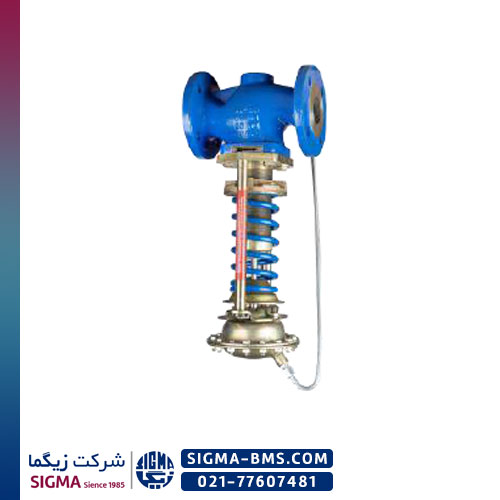

شیر فشار شکن مدل PCV10-23 عیوض

شیر کنترل خودکار فشار مدل PCV 41-23 یا PCV 10-23  از برند عیوض تکنیک (آذرسام) یکی از پیشرفته‌ترین شیرهای فشارشکن مکانیکی است که به‌ صورت Self-Operated و بدون نیاز به نیروی خارجی، فشار خروجی سیستم را به ‌صورت کاملاً خودکار تنظیم و تثبیت می‌کند. این شیر با دامنه تنظیم وسیع از 0.2 تا 28 بار، در سایزهای DN15 تا DN100 و با کلاس کاری PN16 تا PN40 یا ANSI Class 150/300 طراحی شده و از سوی تیم مهندسی شرکت زیگما برای پروژه‌های بخار، مایعات و گازهای غیرقابل اشتعال توصیه می‌شود. این شیر در حالت نرمال باز است و با افزایش فشار خروجی، به تدریج بسته می‌شود. عملکرد آن بر پایه انتقال فشار برگشتی از خط خروجی به دیافراگم اکچوئیتور است که موجب حرکت پلاگ نسبت به سیت شده و در نتیجه، فشار در نقطه تنظیم‌ شده ثابت می‌ماند. دو قطعه بیلوز (آکاردئونی) در این شیر به ترتیب نقش بالانس‌کننده فشار و آب‌بندی مکانیکی را برعهده دارند. در کاربردهای بخار، استفاده از منبع کندانس و خط کنترل 8/3 اینچی ضروری است. همچنین، برای حفاظت از دیافراگم در برابر دمای بالا، این منبع باید پیش از بهره‌برداری از آب پر شود. جنس بدنه می‌تواند از چدن GG25 یا GGG40.3 یا استنلس استیل S.S 316 یا A351 CF8M انتخاب شود. همچنین، آب‌بندی سیت و پلاگ به‌صورت فلزی یا نرم PTFE با ۱۵٪ فایبرگلاس قابل سفارش است. طراحی این شیر بر اساس استانداردهای DIN و ANSI انجام شده و برای استفاده در سیستم‌های حساس به تغییرات فشار، مانند خطوط بخار، بویلرهای صنعتی، و دی اریتور ها، گزینه‌ای ممتاز محسوب می‌شود. استاندارد زیگما در طراحی سیستم های بخار و کنترل ایجاب می‌کند که فشارشکن‌هایی با دقت بالا، حداقل نشتی، و قابلیت اطمینان در دما و فشار بالا انتخاب شوند. شیر مذکور عیوض تکنیک، با توجه به مشخصات فنی خود، در طیف وسیعی از پروژه‌های صنعتی بخار و سیالات شرکت زیگما کاربرد دارد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
