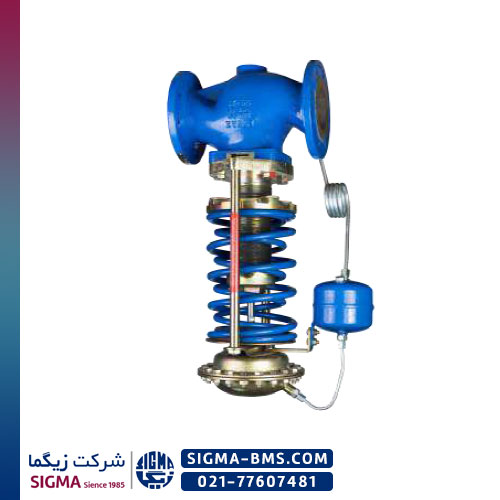

شیر فشار شکن مدل PCV10-09 عیوض

شیر کنترل خودکار فشار مدل PCV 39-02 یا PCV 10-09  از برند عیوض تکنیک (آذرسام)، یک تجهیز تخصصی برای تنظیم و تثبیت فشار بخار در خطوط صنعتی است. این شیر بدون نیاز به نیروی برق یا نیوماتیک و به‌صورت کاملاً مکانیکی و خودتنظیم (Self-Operated) کار می‌کند و توسط تیم مهندسی شرکت زیگما در پروژه‌های بخار و خطوط حساس به نوسانات فشار توصیه می‌شود. این شیر معمولاً در خطوط افقی نصب می‌شود و با تغییر موقعیت پلاگ (plug) نسبت به نشیمنگاه (seat) فشار خروجی را در رنج تنظیم‌ شده ثابت نگه می‌دارد. عملکرد آن بر اساس فشار برگشتی است که از طریق منبع کندانس و لوله رابط به دیافراگم اکچوئیتور منتقل می‌شود. این نیرو باعث جابجایی دیافراگم و انتقال آن به پلاگ شده و مسیر عبور بخار را کنترل می‌کند. شیر در حالت نرمال باز است و با افزایش فشار به‌تدریج بسته می‌شود. شیر فشارشکن  PCV 39-02 (PCV10-09) در سایزهای DN15 تا DN80 با فشار اسمی PN16 یا PN25 و حداکثر دمای کاری ۳۵۰ درجه سانتی‌گراد عرضه می‌شود. محدوده فشار قابل تنظیم آن از 0.2 تا 16 بار است و آب ‌بندی آن با مکانیزم فلزی و دیافراگم EPDM تقویت‌ شده انجام می‌شود. استفاده از آکاردئون (بیلوز) از جنس استیل 316L  نیز عملکرد ایمن و بادوام را در دما و فشار بالا تضمین می‌کند. این ویژگی‌ها همگی منطبق با استاندارد تجهیزات کنترل بخار هستند. برای عملکرد صحیح این شیر، استفاده از منبع کندانس و خط کنترل 8/3 اینچی برای انتقال فشار به دیافراگم الزامی است. همچنین در شرایطی که حجم بخار در خروجی افزایش می‌یابد، پیشنهاد می‌شود از تبدیل مخروطی (Expander) برای افزایش قطر خط استفاده شود. این شیر دارای ضریب نشتی کمتر از 0.05 درصد Kvs است که آن را به گزینه‌ای ایده‌آل در پروژه‌های دقیق بخار، از جمله تنظیم فشار خطوط بخار صنعتی تبدیل می‌کند. شرکت زیگما استفاده از این شیر را در طراحی خطوط بخار ایمن، مطابق با پروتکل‌های اجرایی خود، به‌عنوان راه‌حلی حرفه‌ای برای اتوماسیون غیر برقی پیشنهاد می‌دهد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
