سایز |
DN15 , DN20 , DN25 |
---|---|
فشار کار |
PN16 |
دامنه دمای سیال |
250 درجه |
جنس بدنه |
GGG40 |
نوع اتصال |
دنده ای , فلنجی |
شرکت سازنده |
عیوض تکنیک |

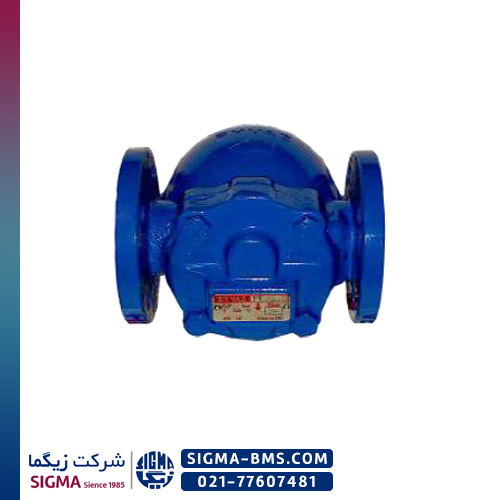

تله بخار (تراپ) فلوتر ترموستاتیکی FST30-14 عیوض
تله بخار فلوتر ترموستاتیکی مدل FTS30-14 یا FT-14 از برند عیوض تکنیک (آذرسام) یکی از مهمترین تجهیزات تخلیه کندانس در خطوط بخار و سامانههای انتقال حرارت است که توسط تیم مهندسی شرکت زیگما در طراحی سیستمهای بخار صنعتی پیشنهاد میشود. این تجهیز با ترکیب دو سازوکار مکانیکی و ترموستاتیکی، نقش کلیدی در جلوگیری از کاهش راندمان حرارتی، پدیده ضربه قوچ و کاهش عملکرد سیستم دارد. با عبور بخار از لولهها و تماس با محیط اطراف، بخشی از بخار به کندانس تبدیل میشود. تجمع این کندانس در خطوط باعث کاهش دمای سیستم و اختلال در حرکت بخار میگردد. تراپ FT-14 بهگونهای طراحی شده که با تشخیص سطح کندانس، بهصورت تدریجی و بدون حساسیت به تغییرات لحظهای فشار، آن را به سمت مخازن کندانس هدایت کرده و از اختلال در عملکرد سیستم جلوگیری میکند. مکانیزم داخلی این دستگاه شامل توپی شناوری است که با افزایش کندانس در داخل تله، بالا رفته و به کمک اهرم متصل، دریچه خروجی را باز میکند. طراحی ولو دوپلاگ باعث شده عملکرد دستگاه در برابر نوسانات فشار مقاوم باشد. همچنین ترموستات تعبیهشده در دستگاه وظیفه تخلیه گازهای زائد و هوای داخل سیستم را بر عهده دارد و در صورت آسیبدیدگی توپی، امکان تخلیه اضطراری کندانس را فراهم میکند. بدنه این تجهیز از چدن نشکن GGG-40.3 یا فولاد A216 WCB ساخته شده و قطعات داخلی آن از استنلس استیل 304 تولید شدهاند که مقاومت بالایی در برابر خوردگی و دمای بالا دارند. تله بخار مذکور در سایزهای DN15 تا DN25 ، با اتصالات دندهای NPT یا فلنجی مطابق استانداردهای DIN و ANSI ارائه میشود. کلاس کاری آن شامل PN16/25 یا کلاسهای ANSI 150 و 300 بوده و در دمای کاری ۲۲۰ تا ۲۵۰ درجه سانتیگراد عملکرد پایداری دارد. این تجهیز قابلیت نصب بهصورت افقی (جریان از راست به چپ یا برعکس) یا عمودی (جریان از بالا به پایین) را دارد و جهت جریان باید با فلش درجشده روی بدنه همسو باشد. در صورت نیاز به تغییر جهت فلش، میتوان با باز کردن درپوش و چرخاندن آن، دستگاه را مجدداً مطابق نیاز مونتاژ کرد. در پروژههای مختلف صنعتی، بهویژه در کاربردهایی با تولید مستمر کندانس مانند مبدلهای حرارتی، منابع کوئلی، و سیستمهای تبادل انرژی حرارتی، استفاده از این تله بخار توصیه میشود. همچنین در طراحیهای شرکت زیگما در حوزه صنایع سلولوزی، صنایع کاغذسازی، و صنایع ورق کارتنسازی، این تجهیز به دلیل عملکرد پایدار و ساختار مقاوم، بهعنوان یک گزینه مطمئن در خطوط بخار انتخاب شده است.
برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.
