لول سوییچ الکترودی LSP20-24 عیوض

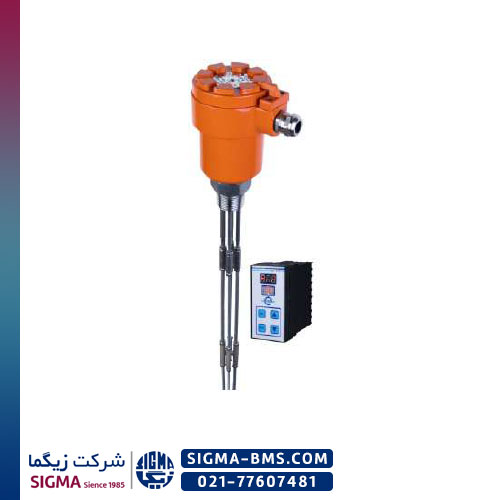

لول سوئیچ الکترودی مدل LSP 20-24 از برند عیوض تکنیک (آذرسام) یک تجهیز دقیق و ایمن برای کنترل سطح مایعات رسانا در دیگ‌های بخار، مخازن تحت فشار و سایر منابع ذخیره صنعتی است. این تجهیز به‌ صورت عمودی و از قسمت بالای مخزن یا بویلر نصب می‌شود و با استفاده از چهار الکترود مستقل که می‌توانند در ارتفاع‌های مختلف تنظیم شوند، امکان پایش و کنترل چهار سطح را به‌صورت قطع و وصل یا ارسال آلارم فراهم می‌کند. به‌همراه این سوئیچ، پانل کنترل CP33 نیز ارائه می‌شود که می‌تواند بر اساس وضعیت سیال در هر سطح، فرمان‌های قطع و وصل برای پمپ‌ها، آژیرها یا سایر تجهیزات کنترلی صادر کند. استفاده از این تجهیز توسط شرکت زیگما در پروژه‌های بخار، خطوط آب‌رسانی، سیستم‌های کنترل اتوماتیک و صنایع حساس به دقت اندازه‌گیری سطح، توصیه می‌شود. الکترودها از جنس استنلس استیل 304 ساخته شده‌اند و دارای روکش عایق PFA هستند تا هم در برابر خوردگی مقاوم باشند و هم از بروز اتصالات ناخواسته جلوگیری شود. در شرایطی که مخزن از جنس فلزی باشد، جریان الکتریکی از بدنه به سیال منتقل می‌شود؛ در صورتی که مخزن پلیمری باشد، یکی از الکترودها به‌عنوان مسیر مرجع عمل کرده و جریان را هدایت می‌کند. سایر الکترودها در تماس یا خروج از مایع، سیگنالی به کنترلر ارسال می‌کنند. ولتاژ و جریان این سیگنال‌ها بسیار کم (زیر 6 ولت و چند میلی‌آمپر) بوده و برای مصرف‌کننده کاملاً بی‌خطر است. محل نصب باید فقط از بالا و به‌صورت عمودی باشد و قبل از اتصال الکترودها به بدنه، باید به اندازه دلخواه کوتاه شده و در موقعیت مناسب تثبیت شوند .فشار نامی این دستگاه PN40 بوده و اتصال آن به‌صورت دنده‌ای 1 اینچ NPT یا فلنجی 1½ اینچ کلاس 300 انجام می‌گیرد. دمای کاری آن بین منفی ۲۰ تا مثبت ۲۳۵ درجه سانتی‌گراد است و درجه حفاظت آن IP63 می‌باشد. طول هر الکترود از ۷۵ میلی‌متر تا ۱۰۰۰ میلی‌متر قابل تنظیم بوده و در صورت نیاز می‌توان با افزودن یک متر اضافه، دامنه عملکرد را افزایش داد. ماکزیمم طول کابل ارتباطی با کنترلر ۳۰ متر در نظر گرفته شده است. با استفاده از پانل CP33، می‌توان چهار سطح مختلف را تعریف کرد و فرمان‌های کنترلی برای پمپ‌ها یا آلارم‌ها صادر نمود. این پانل با ولتاژ تغذیه ۲۲۰ ولت AC کار می‌کند و خروجی آن تا ۵ آمپر با محدوده ولتاژی ۱۲ تا ۲۲۰ ولت AC/DC قابل استفاده است . طراحی دقیق، قابلیت تنظیم چهار سطح، عدم تأثیر نوسانات مایع بر عملکرد، مقاومت در برابر خوردگی و فشار بالا، و عدم نیاز به تعمیرات دوره‌ای، باعث شده تا لول سوئیچ مذکور انتخابی مطمئن برای پروژه‌های صنعتی بخار، تصفیه‌خانه‌ها، منابع کندانس، و به‌ویژه صنایع حساس مانند صنایع سلولوزی، صنایع کاغذسازی و صنایع ورق کارتن‌سازی باشد.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
