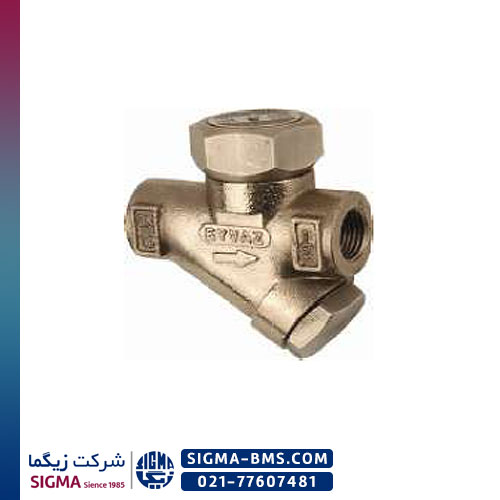

تله بخار (تراپ) ترمودینامیکی TDS30-42 عیوض

تله بخار ترمودینامیکی مدلTDS 30-42 یا مدل TD-42  از برند عیوض تکنیک (آذرسام) یک تجهیز صنعتی پرکاربرد برای تخلیه کندانس در خطوط بخار با فشار و دمای بالا می‌باشد. این تله بخار با بهره‌گیری از اصول ترمودینامیکی و عملکرد مبتنی بر دیسک، برای خروج سریع و کنترل‌شده کندانس از خطوط بخار و تجهیزات حرارتی طراحی شده است. با ورود کندانس به محفظه داخلی دستگاه، اختلاف فشار ناشی از تماس بخار با محیط و افت دما موجب باز و بسته شدن متناوب دیسک روی نشیمن‌گاه می‌شود و این فرآیند باعث تخلیه کندانس، جلوگیری از ضربه قوچ، کاهش افت فشار و افزایش راندمان سیستم بخار می‌گردد. این مدل با فشار کاری حداکثر ۴۲ بار و دمای عملیاتی تا ۴۰۰ درجه سانتی‌گراد، به‌صورت دنده‌ای در سایزهای DN15  تا DN25 ارائه می‌شود. طراحی بر اساس استانداردهای DIN و ANSI انجام شده و بدنه آن از استنلس استیل ریخته‌گری ASTM A743 Gr. CA 40F تولید شده است. دیسک از فولاد ضدزنگ AISI 420، درپوش از AISI 301، صافی داخلی از AISI 316 و قطعات مربوط به شیر تخلیه از استیل AISI 304 و AISI 420 ساخته شده‌اند. بدنه دستگاه دارای فشار طراحی ۶۳ بار بوده و حداکثر فشار برگشتی معادل ۸۰ درصد فشار ورودی مجاز است. از مهم‌ترین مزایای این تله بخار می‌توان به ساختار ساده، حجم و وزن کم، ظرفیت بالای تخلیه نسبت به ابعاد، مقاومت بالا در برابر خوردگی، یخ‌زدگی و ضربه‌های مکانیکی اشاره کرد. به همین دلیل در پروژه‌های طراحی‌شده توسط تیم مهندسی شرکت زیگما، این مدل به‌ویژه برای کاربردهایی مانند خطوط اصلی بخار، اتوکلاوها، مبدل‌های حرارتی، خشک‌کن‌ها و ماشین‌آلات بخار با سرعت پاسخ بالا و فضای نصب محدود، انتخابی ایده‌آل به شمار می‌رود. قابلیت نصب افقی و عمودی (با رعایت جهت جریان مطابق فلش درج‌شده روی بدنه)، امکان افزودن درپوش عایق برای محافظت در برابر باد، باران و تغییرات دمایی محیط، و همچنین قابلیت نصب شیر تخلیه برای خروج هوا و گازهای زائد از دیگر ویژگی‌های این تجهیز است. در دو نسخه با ظرفیت تخلیه بالا (HC) و ظرفیت پایین (LC) بسته به میزان تولید کندانس قابل انتخاب است. این مدل در طراحی‌های بخار مرتبط با صنایع سلولوزی، صنایع کاغذسازی، و صنایع ورق کارتن‌سازی که نیاز به تله بخار مقاوم، سریع‌العمل و فشرده دارند، کاربرد گسترده دارد و با رعایت اصول طراحی مهندسی شرکت زیگما، در ارتقاء ایمنی و عملکرد پایدار خطوط بخار نقش مهمی ایفا می‌کند.

برای اطلاعات بیشتر به مشخصات فنی یا کاتالوگ تجهیز مراجعه بفرمایید.

برای دانلود کاتالوگ فنی تجهیز کلیک کنید
